В качестве движителя и нагнетателя воздушной подушки на судне "Пегас" используется вентилятор диаметром 1040 мм, установленный в насадке. Насадка аэроджипа выполнена из стеклопластика и в сечении имеет профиль крыла для получения дополнительной тяги. Вентилятор состоит из шести лопастей и ступицы, отлитых из алюминиевого сплава. Комли лопастей крепятся в гнездах ступицы. Ступица состоит из двух половин, которые после установки лопастей в гнезда стягиваются болтами. С кормы ступица вентилятора закрывается обтекателем, который крепится винтами к направляющему диску.

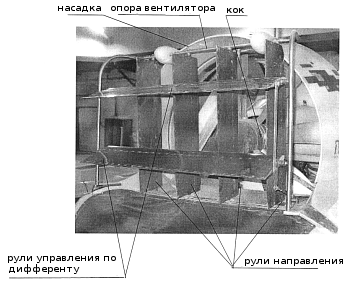

Фото 6. Вид СВП с кормы.
