Движители маломерных судов классификация и принципиальное устройство
Приступая к изучению существующих движителей судов необходимо дать определение этом понятию. Судовой движитель - это устройство для преобразования работы энергетической установки судна в тягу, обеспечивающую его поступательное движение. Тяга движителя образуется за счет реактивных сил, возникающих при отбрасывании рабочей среды в сторону, обратную направлению поступательного движения судна. По характеру рабочей среды движители в настоящее время условно делятся на гидравлические (рабочая среда - вода), воздушные (воздух) и газоводометные (водовоздушная смесь). В свою очередь гидравлические движители подразделяются на:
-
лопастные (весло, гребной винт, плицы гребного колеса и т.п.)
-
нелопастные (газоводометные движители).
Промежуточное место в этой классификации отдается водометному движителю. Гидравлические движители широко применяются на всех судах водоизмещающего типа, воздушные движители -на быстроходных маломерных судах типа СВП и экранопланах. Из перечисленных движителей более подробно рассмотрим гребной винт. Существует пять основных типов силовой установки на судне, при этом, каждый из них характеризуется своей схемой валопровода, т.е. механической системой передачи вращения коленчатого вала двигателя к движителю (винту).
Рассмотрим по порядку (рис. 122):

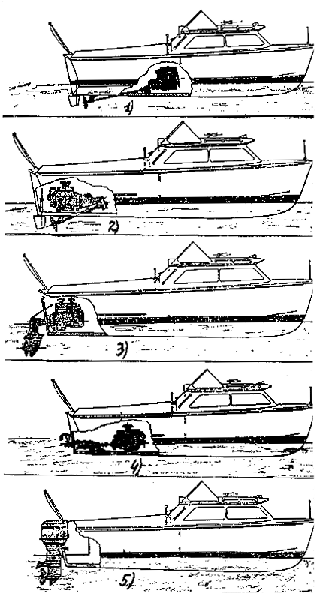

Рис. 122. Пять основных типов силовой установки на судне
-
На судне установлен обычный стационарный конвертированный высокооборотный двигатель, который размещен в центре кокпита, в районе мидель-шпангоута. Коленчатый вал соединен через редуктор (для уменьшения числа оборотов) прямым гребным валом с винтом (линейная схема валопровода). Установка удобна в обслуживании, эффективна, проста, не требует дополнительных конструкторских решений.
-
Тот же двигатель расположен в кормовой части судна. При такой компоновке теряется ряд преимуществ, появляются новые (место в кокпите, снижение шума в каюте). Крупный недостаток постоянный дифферент на корму и необходимость применения углового редуктора (V- образная, или угловая схема валопровода).
-
Схема валопровода с поворотно-откидной колонкой (Z - образная передача) сочетая в себе преимущества стационарного двигателя и ПЛМ (большая мощность мотора, хорошая мореходность, откидывание колонки при наездах на препятствие, легкость работ с винтом и обслуживания колонки, выхлоп газов в воду и т.д.) обладает одним крупным недостатком - высокой стоимостью.
-
Применение водометного движителя облегчает судоводителю жизнь за счет отсутствия каких-либо деталей, выступающих ниже киля судна, но достаточно усложняет ее за счет изменения ходовых качеств судна и, прежде всего, ухудшения управляемости. Двигатель устанавливается несколько дальше от кормы, чем в предыдущих двух случаях, что уменьшает дифферент на корму, отпадает необходимость в сцепной и реверсивной муфте.
-
Валопровод подвесных лодочных моторов имеет Г-образную форму, при которой связь двигателя с движителем (винтом) осуществляется через редуктор с помощью промежуточного, т.н. торсионного, вала (рессоры). ПЛМ не занимает полезной площади кокпита, удобен в обслуживании и достаточно дешев.
В ряде рассматриваемых вариантов валопроводов применяемые редукторы позволяют одновременно осуществлять реверсирование движителей. В общем случае, реверсирование осуществляется тремя способами: реверсом главного двигателя, включением реверсивной передачи и реверсом самого движителя. Реверс главного двигателя - изменение направления вращения коленчатого вала двигателя на обратное, и соответственно, изменение направления тяги винта. Такой реверс обеспечивается реверсивным устройством самого двигателя, основной частью которого является передвижной распределительный вал, обеспечивающий заданную последовательность подачи топлива в цилиндры, в результате чего коленчатый вал двигателя начинает вращаться в обратном направлении. Реверсивная передача - это передача, с помощью которой изменяется направление вращения гребного вала (гребным называют вал, на котором закреплен гребной винт) на противоположное при неизменном направлении вращении коленчатого вала двигателя.
Реверсирование достигается за счет реверсивных зубчатых редукторов, гидравлической передачи или соединительно-разъединительных муфт, позволяющих отключать часть редуктора с одним направлением вращения и подключать - с другим. На катерах применяются реверс - редукторы (реверсивная муфта) - специальный механизм, обеспечивающий изменение направления вращения гребного вала судна при неизменном направлении вращения коленчатого вала судового двигателя с включением в конструкцию редуктора для снижения или мультипликатора для повышения числа оборотов вала. Реверс-редуктор соединяется с коленчатым валом фланцевыми соединениями посредством промежуточного вала либо непосредственно (см. рис. 123), ведомый вал - с гребным валом.

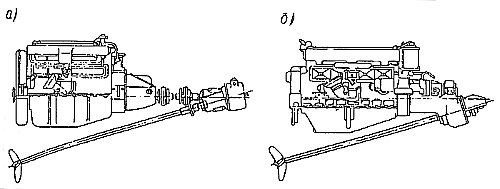

Рис. 123. Два вида углового редуктора для стационарного двигателя: а - с коротким промежуточным карданным валом; б - закрепленный на двигателе.
Полость редуктора заполняется маслом, для проверки наличия и уровня которого есть указатель уровня (мерная линейка). Реверс движителя - изменение направления упора, создаваемого гребным винтом, обеспечивается поворотом лопастей у винтов регулируемого шага (ВРШ).
