Гидравлическая система управления реверсивной заслонкой

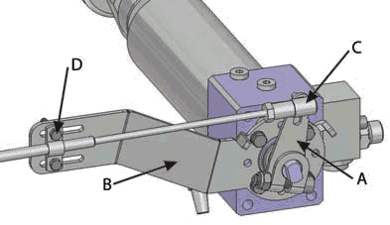

Управление реверсивной заслонкой осуществляется с помощью гидравлического цилиндра водомета, который управляется механическим способом через кабель. Кабель (рис. 19, C) управляет регулятором клапана (A). Цилиндр получает мощность от масляного насоса, встроенного в водометную установку. Рисунок 19. Гидравлический цилиндр



Стандартная поставка не включает рычаг управления и кабель, поэтому их тип может варьироваться в зависимости от производителя судна. Но различные типы систем имеют следующие общие черты:

• Работа реверсивной заслонки должна отделяться от дроссельной заслонки и передачи.
• Длина хода цилиндра всегда одинакова.
• Можно выбрать любое входящее направление кабеля.

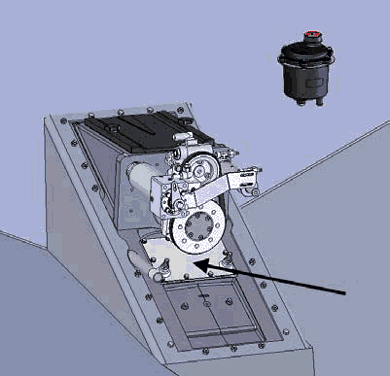

Для предотвращения перегрева используемое в системе масло должно охлаждаться. Для этого используется теплообменник, встроенный в раму водометной установки (рис. 20). ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА Производитель не несет ответственность за возможные повреждения, напрямую или опосредованно связанные с перегревом масла. При удалении регулятора клапана необходимо перенастроить цилиндр. Рисунок 20. Система охлаждения

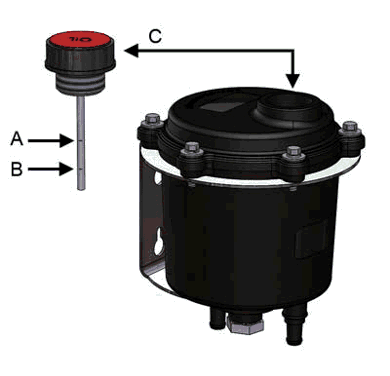

В системе должен быть достаточный уровень масла. Чтобы добавить масло в систему, необходимо долить масло в резервуар через крышку (рис. 21, точка C). К крышке резервуара прикреплен щуп с отметками максимального и минимального уровня (рис. 21). Следует помнить, что замену масла необходимо производить раз в сезон эксплуатации. Рисунок 21. Проверка уровня масла A Максимальный уровень B Минимальный уровень C Крышка

Замена масляного фильтра

Масляный фильтр, находящийся в резервуаре, подлежит замене каждые 500 часов эксплуатации.

1. Открутите шесть крепежных винтов крышки (рис. 22). Фильтр находится подкрышкой и фиксируется на месте с помощью пружины на его верхней стороне (рис. 23).
2. Снимите и замените пружину и фильтр. Нет необходимости снимать пружину, если она не повреждена.
3. Установите крышку на место. Необходимо проверить правильность положенияуплотнителя крышки в паз (рис. 24, точка A). Следует также проверить правильность положения крышки, чтобы пружина была вровень с опорой (рис. 24, точка B).
4. Установите на место шесть крепежных винтов крышки (рис. 22).

Рисунок 22. Винты крышки масляного резервуара

Рисунок 23. Масляный фильтр

Рисунок 24. Крышка резервуара для масла
