Рулевое устройство (рис. 32) служит для управления судном на ходу, обеспечивает поворотливость судна и его устойчивость на курсе.
Рис. 32. Схема рулевого устройства: 1 - штурвал; 2 - штуртрос; 3 - направляющие блоки; 4 - натяжные талрепы; 5 - румпель секторного типа; в - опорный подшипник; 7 - баллер; 8 - перо руля
Включает в состав руль, румпель, штуртросовую передачу, рулевую машину (на больших судах) и пост управления. Для управления судном зависимости от его назначения и проекта) ме того, применяют поворотную насадку, поворотную колонку, крыльчатый движитель, рулевое весло. Руль - состоит из пера руля и балпера (рис. 31).

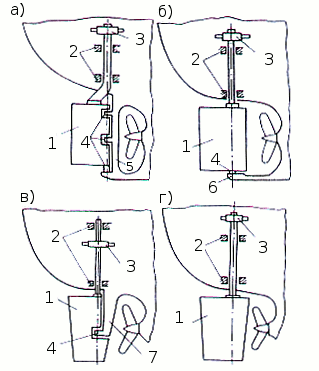

Рис. 31. Конструкции рулей; а - небалансир простой; б - балансир простой; в - полуподвесной; г - подвесной; 1 - перо руля; 2 - опора баллера; 3 - румпель; 4 - опора пера; 5 - рудерпост; 6 - пятка ахтерштевня; 7 — кронштейн
Рули по способу соединения с корпусом и количеству опор пера делят на простые (многоопорные), полуподвесные (подвешены на баллере и опираются на корпус в одной точке) и подвесные (подвешены на баллере). По взаимоположению оси баллера и пера различают руль обыкновенный (ось баллера на передней кромке пера ), балансирный (ось баллера расположена на некотором расстоянии от передней кромки руля, что снижает усилие при перекладке) и полубалансирный (полуподвесной балансирный). На большинстве маломерных судов для управления рулем применяется т.н. штуртроссовая передача при управлении рулем (рис. 32).
К румпелю (одно, двуплечему рычагу или сектору, жестко закрепленному в головной части 6aллера перпендикулярно к его оси) крепятся окончания тросов, протянутых по бортам через систему роликов от барабана штурвала, расположенного на посту управления судном. При по вороте штурвала в ту или иную сторону один конец троса будет наматываться на барабан, второй, соответственно, разматываться, разворачивая румпель и через баллер - руль на тот или другой борт. Угол перекладки руля должен составлять не менее 35° на борт. Расположена поста управления судном должно обеспечивать хороший обзор, а рулевое устройство - уверенное маневрирование на всех режимах движения судна в любых условиях обстановки.
