Бинокль

Бинокли используются судоводителями для наблюдения за окружающей обстановкой (другими судами, береговыми ориентирами, знаками навигационной обстановки и т.д.).

Устройство призматического бинокля, с помещенной в окуляре сетки делений, изображено на рис. 183. Бинокль, имеющий угломерную сетку, можно использовать для определения рассти ния до предмета, размеры которого известны.

Рис. 183. Призматический бинокль. 1 - винт шайбы шарнира; 2 - наглазник; 3 - кольцо с накаткой; 4 - диоптрийное кольцо; 5 - окулярная крышка; 7 - наружное кольцо оправы объектива; 8 - шарнир; 9 - ход лучей; 10 - объектив; 11 - призма объективная; 12- призма окулярная; 13 - линза; 14 — окуляр.

Для этого необходимо определить, сколько тысячных долей дуги окружности занимает этот предмет. Сетка бинокля имеет большие и малые деления (риски): большие деления соответствуют десяти тысячным дистанции, малые - пяти тысячным дистанции (т.д.). Определив по сетке, во сколько тысячных «вписался» наблюдаемый предмет и зная его размеры, легко определяете расстояние до него или решается обратная задача. Схемы измерения расстояний по высоте маяка и по длине судна приведены на рис. 184

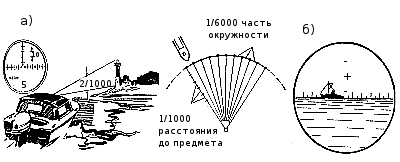

Рис. 184. Схемы измерения расстояний: а) по высоте маяка; б) по длине судна.

Расстояние до маяка (предмета, судна) определяется по формуле:

где:    S - расстояние до цели, м;
h - высота (длина) предмета, м;
n - число делений по шкале, перекрывающих изображение предмета, в тыс. дистанции.

Примеры.

№1. Дано:  h = 18 м
n = 3  малых делений / S = ? (0,015 дистанции)

S = 1000 х 18 / 15 = 1200 м = 1.2 км

Зная длину наблюдаемого в бинокль судна можно определить расстояние до него (рис. 184 б.)

№2. Дано:
 L судна = 10,0 м

S = 1000 х 10 / 25 = 400 м = 0,4 км

Зная расстояние до маяка (предмета) можно с помощью бинокля рассчитать высоту наблюдаемого предмета (маяка)

№ 3.  Дано:
 S = 5000 м
n =1 большое деление / h=? (0,010 дистанции)

h = 10 х 5000 / 1000 = 50 м
