Знаки судоходных пролётов мостов

Плавучие навигационные знаки

Навигационное оборудование

Рис.9. "Путевой огонь": а)на левом берегу; б) на правом берегу

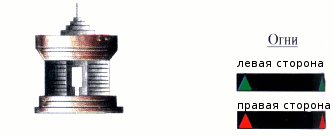

Рис.10. Опознавательный знак

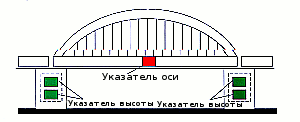

Рис.11. Знаки и огни судоходных пролётов мостов

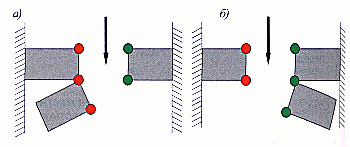

Рис.12. Огни разводного пролёта наплавного моста:
а) разводная часть отведена в сторону правого берега;
б) разводная часть отведена в сторону левого берега;

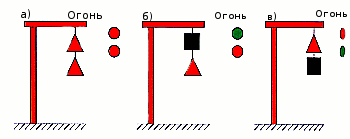

Рис.13. Регулирование пропуска судов через наплавные мосты:
а) проход закрыт снизу и сверху; б) проход закрыт снизу; в) проход закрыт сверху



 Плавучие знаки латеральной системы расстановки

Наименование плавучего знака

Вид

Цвет и характер огня

Назначение

Кромочные знаки:


а) на левой кромке


При движении по судовому ходу вниз по течению знак оставляется слева, при движении вверх справа

б) на правой кромке


При движении по судовому ходу вниз по течению знак оставляетс я справа, при движении вверх слева

Осевой



Для обозначения оси судового хода

Делит судовой ход на две полосы движения

Поворотный:


а) на левой кромке


б) на правой кромке

Устанавливается на прямолинейных (большой протяжённостью) участках рек и с ограниченным обзором для обозначения поворотов судового хода.


Указывают судоводителю о необходимости подготовиться к повороту судового хода в сторону поворотного знака

Знак опасности:




а) на левой кромке


б) на правой кромке

Обозначает особо опасные места у кромок судового хода (затопленные сооружения, оголовки дамб, и .др.) дублирует кромочный знак.


Знак выставляется непостредственно над оконечнностью препятствия со стороны судового хода.


Дублирует обычный кромочный знак, высставляемый на расстоянии 10-15 мм от знака опасности в сторону судового хода.

Приближаться к знаку опасности запрещается.

Свальный:




а) на левой кромке


б) на правой кромкеа)

Обозначает свальное течение, не совпадающее с направление судового хода

Указывает, что свальное течение направлено в сторону к правой кромке судового хода.

Указывает, что свальное течение направлено в сторону к левой кромке судового хода.

Разделительный:












парный знак



Обозначает разделение судового хода.

Указывает судоводителю о необходимости выбрать судовой ход, соответствущий направл ению движению судна.


Примечание: Огни используются парами друг над другом

Поворотно-осевой

Обозначает поворот оси судового хода влево или вправо.


Указывает на необходимость своевременно подготовиться к повороту.
