Подвесное устройство кормового крыла мотолодки Казанка-5

Схемы

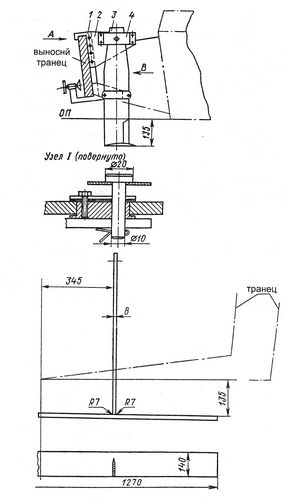

Рис.24. Подвесное устройство кормового крыла (начало).
1 - струбцина; 2 - кница, Амг-5; 3 - кормовое крыло; 4 - скобы, сталь.

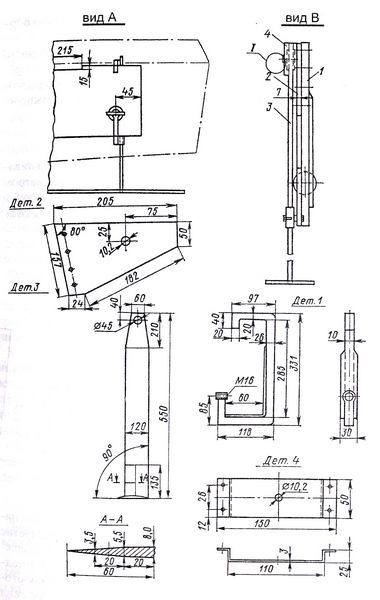

Рис.24. Подвесное устройство кормового крыла (окончание).
