Схема устройства колонки

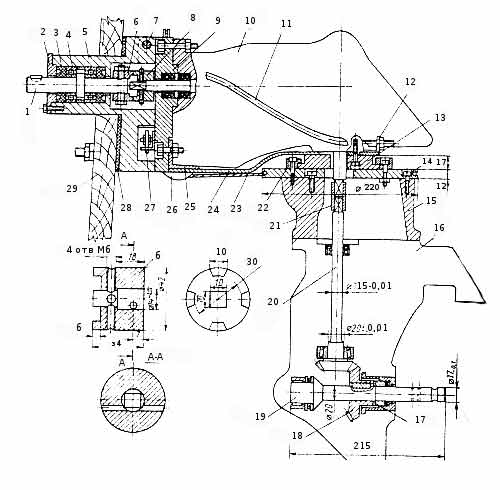

Рис. 12. Устройство колонки
1 - ведущий вал; 2 - крышка; 3 - манжета; 4 - шарикоподшипник № 204; 5 - корпус подшипников; 6 - полумуфта ведущая; 7 - ось подвески колонки; 8 - полумуфта ведомая; 9 - откидная плита; 10 - редуктор верхний; 11 - тяга (2 шт.); 12 - угольник; 13 - проставка Ø120 х 17; 14 - диск поворота колонки; 15 - дейдвуд; 16 - редуктор нижний; 17 - шайба; 18 - ведомая шестерня нижнего редуктора т = 2,5, г = 22; 19 - гребной вал; 20 - вал-шестерня т = 2,5, z - 20; 21 - соединительная муфта; 22 - кольцо; 23 - штуртрос; 24 - кронштейн 5x120; 25 - угольник 40x40x4; 26 - блок штуртроса; 27 - привод управления реверсом; 28 - прокладка; 29 - транец.
