Установка тента на моторной лодке (мотолодке) Казанка 5м4

Лодка КАЗАНКА 5М4 снята с производства!!!

Взамен выпускается лодка КАЗАНКА 5М7.

Если Вас заинтересовала данная лодка, Вы можете заказать у нас лодку КАЗАНКА 5М7.

Установка тента на мотолодку проводится в следующей последовательности:

  • проденьте верхние части дуг 4 в карманы 3 верхнего полотнища тента I
  • соедините боковые части дуг 6 с верхними частями 4;
  • вставьте кронштейны боковых частей дуг в гнёзда на бортах лодки;
  • закрепите шнур 2 на фиксатор 5 средней накладки ветрового стекла;
  • зацепите крючки 7 за вырезы 14 в кормовой части и по бортам;
  • передний край верхнего полотнища 1 с амортизатором закрепите крючками за окантовочный профиль ветрового стекла и установите амортизатор 9 на фиксаторы 5;
  • расправьте складки по кромкам тента на ветровом стекле и дугам;
  • сверните задний клапан 10 валиком и пристегните ремнями 8 и пряжками 11.

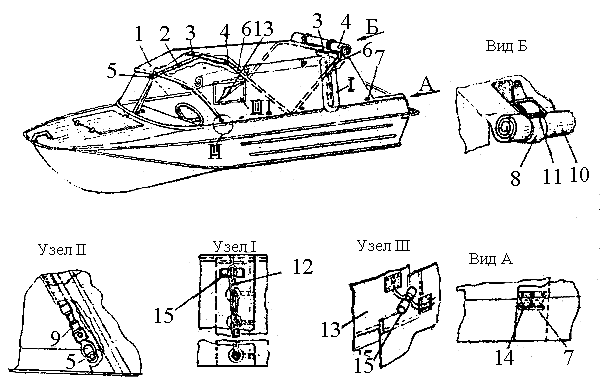

Рис. 11. Установка тента
1 - верхнее полотнище тента; 2 - шнурок; 3 - карман; 4 - верхняя часть дуги; 5 - фиксатор; 6 - боковая часть дуги; 7 - крючок; 8 - ремень; 9 - амортизатор; 10 - задний клапан; 11 - пряжка; 12 - петля; 14 - накладка; 15 - бобышка.

ПРИМЕЧАНИЕ! Для лучшего обзора в походном положении задний клапан рекомендуем держать открытым. При необходимости можно свернуть клапаны на боковой части тента. Для этого расстёгиваются петли 2, снимается амортизатор 9 с фиксаторов 5 и отстёгиваются крючки 7 по борту. Клапан сворачивается в валик и пристёгивается к основной части тента ремнями 8 и пряжками 11. При оборудовании лодки на ночлег и при длительной стоянке рекомендуется боковые клапаны застегнуть на петли 12. Задний клапан 10 к корпусу лодки закрепляется крючками 7, к основному тенту - петлей 12 бобышкой 15.
