Тент для лодки с наделками для мотолодки Казанка

Повышение высоты борта в корме улучшает общий вид мотолодки Казанка с поставленным тентом. Обычно на низкой лодке удобный высокий тент выглядит довольно громоздким. Очевидно по этой причине многие водномоторники тентом пользуются только на стоянках, да и то стараются уменьшить его высоту так, что сидеть в лодке можно только согнувшись. Амортизационные шнуры обтянуть, чтобы на поставленном тенте не было морщин, а затем уже крепить к тенту. Монтажные отверстия в корпусе заполнить герметиком.

Предлагаемый здесь тент выше, чем на обычной «Казанке», и не мешает водителю при управлении на ходу. Для этого необходимо заменить ветровое стекло, сделав его на 100 мм выше. Благодаря тому, что тент пришивается к дугам, он легко укладывается в компактный сверток в корму к мотору, а установка его занимает всего несколько минут. Тент очень удобен и на рыбалке: с наветренной стороны откидная боковина ставится, а с подветренной — убирается под крышу. Детали крепления дуг тента (рис. 9) можно выполнить из дюраля.

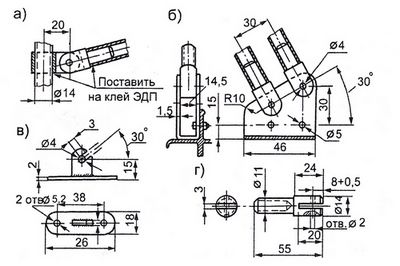

Рис. 9. Детали крепления дуг.
а - крепление дуг 1 и 2; 2 шт.; б - крепление дуг 4 и 5; 2 шт.; в - обушок; 10 шт.; г - наконечник; 10 шт.

Сами дуги лучше сделать из дюралевых (Д16АТ) трубок 14x1,5 по форме, изображенной на рис.10.

Рис.10. Дуга № 2

Общая схема конструкции тента показана на рис. 11, а его раскрой — на рис. 12.

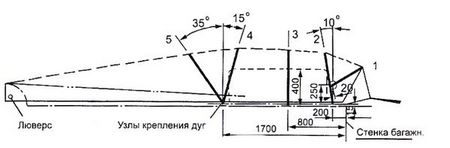

Рис. 11. Схема конструкции тента.

Рис. 12. Раскрой тента.

Таблица 1. Размеры дуг

№ дуги

А

Б

В

Г

1

1120

1060

385

43

2

1200

1130

635

45

3

1160

1080

645

40

4

1060

960

655

30

5

1060

960

705

30
