Первая ступень регулятора для дайвинга

Первая ступень регулятора крепится к вентилю баллона. Она призвана снижать давление примерно с 200 бар (2900 psi) до уровня, приемлемого для шланга низкого давления и второй ступени, но достаточно высокого, чтобы противодействовать давлению окружающей среды на легкие на глубине. Для большинства регуляторов величина этого давления составляет 10-13 бар (143-189 psi). Прежде первые ступени были двух основных типов (поршневые и диафрагменные), но сегодня компания Poseidon выпустила на рынок первую ступень, в которой роль запорного элемента выполняет шарик.

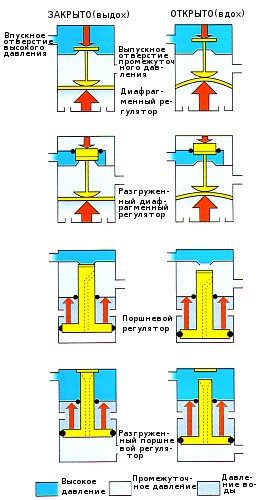

Принципиальная схема первых ступеней регулятора. Красные стрелки обозначают давление пружины, черные точки — кольцевые уплотнители

Первые ступени могут быть разгруженными и неразгруженными. В разгруженном варианте на объем дыхательной смеси во второй ступени не влияют ни глубина погружения, ни давление в баллоне. Это облегчает процесс дыхания на глубине, подачу дыхательной смеси на другие устройства и одновременное дыхание двух дайверов с использованием основного и резервного (дополнительной второй ступени) источников воздуха. С неразгруженными первыми ступенями с падением давления в баллоне дышать становится тяжелее.

Поршневые первые ступени дешевле в производстве и обслуживании, но сложнее в наладке в полевых условиях. Из-за открытой конструкции вода и осадок могут попадать в корпус и нарушать работу узла. Внутренние кольцевые уплотнения могут повреждаться кристаллами соли и взвесью.

Диафрагменные первые ступени имеют больше подвижных деталей, однако не даюл воде и осадку попадать внутрь корпуса, полому меньше корродируют и загрязняются. Они больше подходят для использования в загрязненной воде и проше (для специалистов) в наладке в полевых условиях.

Поршневые первые ступени имеют уплотнительный клапан высокого давления, на который действуют разнонаправленные силы промежуточного давления и главной пружины высокою давления регулятора. Когда дайвер делает вдох, промежуточное давление снижается. Это позволяет главной пружине переместить поршень, открыть клапан и впустить дыхательную смесь. Давление дыхательной смеси повышает промежуточное давление, пока оно не преодолевает сопротивление главной пружины, то есть не начинает перемещать поршень в обратном направлении и не закрывает клапан. Неразгруженные поршневые первые ступени имеют небольшие отверстия, поэтому с падением давления в баллоне сопротивление дыханию возрастает.

В диафрагменных первых ступенях с вдохом дайвера диафрагма прогибается внутрь и давит на шток, который открывает клапан высокого давления, пропускающий дыхательную смесь. Когда вдох прекращается, диафрагма возвращается в свое нормальное положение, и пружина высокого давления закрывает клапан.

Клапанный шток разгруженной диафрагменной первой ступени через камеру высокого давления проходит в камеру промежуточною давления. Это позволяет сбалансировать силы, действующие на клапан, и как следствие дыхательная смесь из баллона не может противодействовать силе закрытия клапана.

Все первые ступени оснащаются пылезащитным колпачком, надеваемым на входной порт для защиты его от ударов, пыли и влаги, когда регулятор не подсоединен к вентилю баллона. При погружениях в холодной воде некоторые первые ступени могут быть изолированы от окружающей среды эластичной оболочкой, и тогда в контакте С поршнем или диафрагмой находится только жидкость на основе силикона или спирта. Жидкость передает первой ступени давление воды, но препятствует попаданию воды в систему с возможностью замерзания.

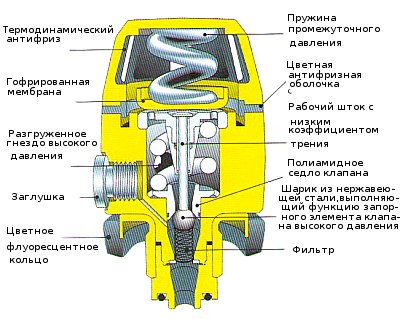

Традиционные элементы конструкции клапана подвержены износу, разрегулировке и требуют высокой точности изготовления. Шарик всегда находит своё место

Рост популярности технического дайвинга с его особыми требованиями к чистоте дыхательной смеси в первой ступени привел к разработке компанией Poseidon регулятора Xstream. в котором сведено к минимуму число кольцевых прокладок и уплотнений и для запирания клапана высокого давления используется шарик из нержавеющей стали. В Xstream присутствует постоянное избыточное давление, но без противодавления, клапан является саморазгружаемым и имеет встроенную защиту от замерзания.  Самые простые версии Xstream оснащались минимальным числом выходных портов с тем расчетом, чтобы технические дайверы имели отдельный регулятор для каждого типа дыхательной смеси, и тем не менее конструкция оказалась настолько популярной, что сегодня предлагаются модели с дополнительными портами. У некоторых дайверов есть претензии к маленькой кнопке продувки на второй ступени, которую бывает трудно нажать в перчатках.

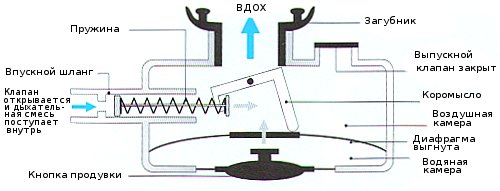

Современные вторые ступени имеют впускные клапаны, открывающиеся по потоку воздуха. В холодной воде металлические элементы конструкции (пусть и более тяжелые, чем пластиковые) поглощают тепло выдыхаемого воздуха и снижают вероятность замерзания
