Стыковка штевневых окончаний с откидным пиллесом

На штевнях для стыковки штевней с мидельвейсами отмечают положение мидельвейса - он должен войти в данный штевень. Затем делают Т-образный надпил, выпрямляют стенки трубы и опиливают. Стык фиксируют болтом М4 с нарезной частью только под гайку. Для придания жесткости носовым и кормовым окончаниям ставят пиллерсы. Три стенки пиллерса должны облегать штевень и мидель-вейс, а в четвертой делается надпил, чтобы при вывинчивании нижнего болта пиллерса его можно было бы откинуть, а мидельвейс сблизить со штевнем.

На штевнях под шпангоуты 1 и 7 ставят штевневые уголковые кницы, а на кильсоне под шпангоуты 3, 4, 5 - кильсонные уголковые кницы (рис. 46, б, в). На окончания мидельвейсов устанавливают торцовые кницы (рис. 48), а на шпангоутах - лапчатые кницы (рис. 49) из дюралевого уголка толщиной 2 мм, которые крепят винтами. По оси шпангоутов 3 и 4 устанавливают пиллерсы. В мидельвейсах в соответствии с продольным чертежом отмечают и засверливают отверстия диаметром 3 мм под штырьковые кницы шпангоутов 1 и 7. Между шпангоутами 4 и 5 собранный кильсонный блок придавливают к полу массивной плитой. Затем на него устанавливают шпангоуты. Лапки книц шпангоутов 1, 2, 3, 4 должны быть обращены к носу, а шпангоутов 5, 6, 7 - к корме. Элементы привальных брусьев стыкуют между собой и в них во взаимно перпендикулярных плоскостях в соответствии с продольным чертежом сверлят отверстия под фиксирующие штырьки шпангоутов 2, 3, 4, 5, 6 и слегка раззенковывают.

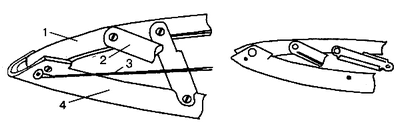

Рис. 47. Стыковка штевневых окончаний с откидным пиллерсом: 1 - мидельвейс; 2 - привальный брус; 3 - опорный тросик; 4 - штевень

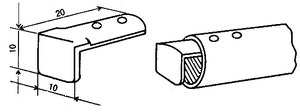

Рис. 48. Торцовая кница и ее установка

Рис. 49. Лапчатая кница к шпангоутам привязывают привальные брусья.

На штевневых окончаниях привальных брусьев по месту засверливают отверстия под штырьки шпангоутов 1 и 7, которые подвязывают к привальным брусьям. Штевневые окончания привальных брусьев подгибают к мидельвейсам и на них отмечают плоскости, в которых необходимо плющить привальные брусья. Их плющат несильными ударами молотка, одновременно выгибая, чтобы они плотно прилегали к мидельвейсам. Отступив от торца и верхнего края по 7 мм, в них сверлят отверстия диаметром 4 мм. Правые и левые плечи привальных брусьев должны быть равны, иначе может возникнуть изгиб набора относительно плоскости симметрии.

После опиливания окончания привальных брусьев подвязывают к мидельвейсам и замеряют высоту носа и кормы. Если эти высоты соответствуют чертежу, то мидельвейсы сверлят по отверстиям в привальных брусьях. Если же, например, нос приподнят и его нужно слегка опустить, то отверстие сверлится чуть ближе к центру судна. Привальные брусья крепятся к мидельвейсам болтами М4. Между шпангоутами 4 и 5 на торцовых кницах устанавливают центральный мидельвейс.

Собранный каркас маркируется.
