Системы набора корпуса судна

Системы набора корпусов

Конструкция корпуса должна обеспечивать водонепроницаемость и достаточную прочность судна. Корпус, испытывая действие сил собственного веса судна и сил давления воды, которые распределяются по длине неравномерно, может получить изгиб.

Способность судна сопротивляться изгибающим нагрузкам называется продольной прочностью. Кроме продольного изгиба судна, под действием давления воды, груза, механизмов и другого судового оборудования возникает местная деформация днища, бортов и настила в поперечном направлении.

Способность судна противостоять усилиям, вызывающим деформацию корпуса в поперечном направлении, называется поперечной (местной) прочностью. При чрезмерных нагрузках может произойти разрушение корпуса. Чтобы этого не случилось, листы обшивки подкрепляют набором - продольными и поперечными балками. Расчеты прочности корпуса судна в целом и отдельных его частей производятся по специальным законам судостроения. При этом максимальные напряжения (нагрузки), возникающие в судовых конструкциях, не должны превышать допустимую величину, обеспечивающую необходимый запас прочности. Совокупность продольных и поперечных балок, образующих каркас судна, называется судовым набором корпуса. Продольные и поперечные балки судового набора располагаются в определенной последовательности, называемой системой набора. В зависимости от соотношения продольных и поперечных балок системы набора подразделяются на: продольную, поперечную и комбинированную (рис. 3).

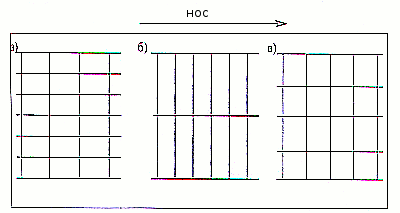

Рис. 3. Схемы систем судового набора: а) - продольная; б) - поперечная; в) — комбинированная.
