Общая схема тентового устройства для мотолодки Казанка

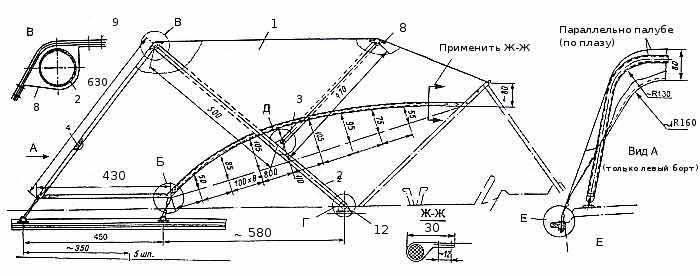

(начало)

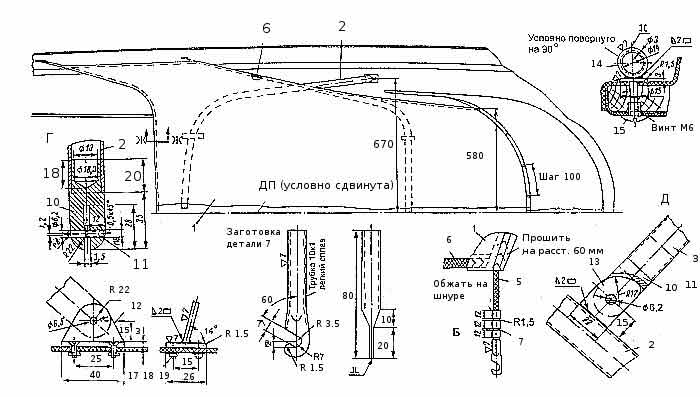

(окончание)

Рис. 8. Общая схема тента
1 - тент - 2 м2; 2 - дуга основная, трубка 22x2, l = 2660, легкий сплав; 3 - дуга малая, трубка та же l = 2040; 4 - шнур амортизационный Ø8, l = 1900; 5 - то же, 1 = 1100, 2 шт.; 6 - то же, l =450; 2 шт.; 7 - наконечник с крючком, 4 шт.; 8 - лямка синтетич. шириной 30 мм, 10 шт.; 9 - капроновые нитки; 10 - вилка из АМг-5В, 4 шт.; 11 - Ø6 из 1Х18Н9Т, l = 22; 4 шт.; 12 - обушок сварной из 1Х18Н9Т; 2 шт.; 13 - ушко из АМг-5В; 2 шт.; 14 - рымболт М6 с гайкой 15 специальной из 1Х18Н9Т; 4 комплекта; 16 - люверс из Л62; 13 шт.; 17, 18, 19 - винт М5х12 из 1Х18Н9Т, гайка и шайба; 8 комплектов.
