Сборка цилиндропоршневой группы лодочного мотора Вихрь

После проверки и замены изношенных деталей можно приступить к сборке цилиндропоршневой группы. Начинают ее с установки поршневых колец. Если поршневые кольца и поршни не заменяли новыми, устанавливать их нужно в соответствии с принадлежностью цилиндрам и на прежнее место.

При установке поршневых колец необходимо также использовать кусочки жести, как и при их снятии. Ставят сначала нижнее кольцо, затем верхнее. После этого в поршень вставляют поршневой палец, предварительно смазанный маслом так, чтобы внутри поршня он выдвинулся из бобышки на 1-2 мм. Поршень надевают на головку соответствующего шатуна при положении коленчатого вала этого цилиндра в ВМТ и фиксируют в бронзовой втулке на выступающем внутрь конце пальца.

Поршни лодочного мотора "Вихрь" ориентируются пологим скосом головки в сторону выпускных окон, при этом отверстия в юбке будут направлены в сторону расположения карбюратора. Поршни моторов "Вихрь-25" и "Вихрь-30" ориентируются по отверстию третьего продувочного канала—оно должно находиться со стороны, обратной расположению выпускных окон. На головке всех поршней моторов Вихрь-М" и "Вихрь-30" имеется стрелка, которая должна быть направлена в сторону выпускных окон. Проверив расположение поршней, можно окончательно вставить пальцы в обе бобышки поршня и поставить стопорные кольца, которые предварительно рекомендуется слегка растянуть для увеличения их упругости.

Самая трудоемкая и ответственная операция при сборке — надевание блока цилиндров на поршни. Выполняя ее, нужно соблюдать осторожность, чтобы не повредить поршневые кольца. Облегчить монтаж цилиндров можно,использовав простые приспособления — упоры для поршней и обжимки поршневых колец. Упоры (см. рис. 40), как уже было сказано, можно изготовить из текстолита, плотного дерева (дуб, бук) или толстой фанеры. При монтаже цилиндров упоры, вставленные между картером и юбками поршней, фиксируют поршни на разных расстояниях от картера.

Обжимку для колец можно или выточить из отрезка трубы (рис. 51, а) или согнуть из полосовой стали (рис. 51, б) толщиной 2-2.5 мм. Обжимку надевают на поршень и кольца, предварительно установленные в канавках замками на стопорные штифты, сжимают. При монтаже обжимку сдвигают нижним торцом цилиндра, и поршень со сжатыми кольцами легко входит в него. Точеная обжимка имеет вырез для снятия с шатуна, а гнутую для этой цели разбирают на две части. Чертеж обжимок, по которому их можно изготовить, приведен на рис. 52.

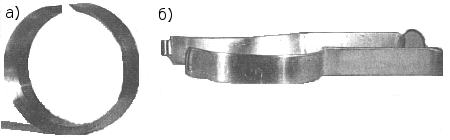

Рис. 51. Обжимки для поршневых колец: а — точеная (из трубы), Ø 67 мм ("Вихрь", "Вихрь-М"), Ø 72 мм ("Вихрь-30"); б — разборная

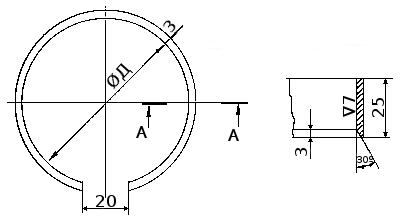

Рис. 52. Чертеж обжимок. Ø D = 67 мм для поршня моторов "Вихрь" и Вихрь-М"; Ø D = 72 мм для поршней мотора "Вихрь-30". Материал — Ст.45

Перед установкой блока цилиндров боковые поверхности поршней и зеркала цилиндров надо смазать тонким слоем масла и на картер поставить прокладку (две — на "Вихре"). Устанавливать раздельные цилиндры на мотор "Вихрь" сложнее, чем на модели, имеющие блок цилиндров. Сначала цилиндры надевают на оба поршня и на них крепят блок головок, но крепежные болты не затягивают до упора. После этого ставят глушитель и затем уже затягивают крепежные болты.

Собранный узел подтягивают к картеру; ставят и окончательно затягивают три гайки крепления цилиндров к картеру, доступные для работы ключом, и болты крепления блока головок. Глушитель снимают и на оставшиеся три шпильки крепления цилиндров к картеру навинчивают гайки и затягивают их. Глушитель ставят на место, но болты его крепления к цилиндрам окончательно затягивают после установки двигателя на поддон совместно с двумя болтами, которыми глушитель крепится к поддону. Такой порядок сборки исключает перекос цилиндров.

При монтаже блока цилиндров на "Вихре-М" сначала его надевают с прокладкой на шпильки картера и в него вводят с помощью упоров и обжимок поршни. Затем ставят блок головок с прокладкой и затягивают гайки крепления с соблюдением порядка затяжки. Блок цилиндров "Вихря-М" — тонкостенная литая конструкция из алюминиевого сплава, и поэтому затяжка болтов глушителя должна быть умеренной во избежание ее коробления. При сборке двигателя "Вихрь-30" в блок цилиндров вводят поршни и крепят его шестью гайками к картеру.

Перед опусканием блока и введением в гильзы поршней для сохранности колец и удобства сборки на поршни надевают обжимки любого вида: точеные или гнутые из полосы. По мере опускания блока на поршни обжимки съезжают вниз и после посадки колец в гильзы легко снимаются, а поршни окончательно вставляются в гильзы (рис. 53). На шпильки картера ставят блок цилиндров, затягивают шесть гаек и ставят головку блока с прокладкой, затягивают ее гайки (с соблюдением порядка затяжки). Последним ставят и закрепляют болтами глушитель. Сборка ходовой части двигателя представлена на рисунке в Каталоге.

Рис. 53. Гильза со вставленными поршнями
