Ротор водомёта для катера Мурена

Изготовление ротора водомёта для катера Мурена

Четырехлопастной ротор для водомета катера Мурена может быть изготовлен литым (из латуни, алюминиевого сплава) либо сварной конструкции. Для обработки лопастей необходимо изготовить шаговую горку, состоящую из основания-плиты — диска с проточенными в ней кольцевыми канавками для установки шаговых угольников, самих угольников и контршаблонов для контроля поперечного сечения лопасти на заданных чертежом радиусах.

Шаговые угольники и контршаблоны вырезают из 1,5-2 мм листов металла и изгибают по соответствующим радиусам (рис. 39).

Рис. 39. Схема приспособления для сборки ротора и обработки лопастей.
1 — стальная плита; 2 — канавки под шаговые угольники; 3 — прокладка толщиной 13 мм; 4 — валик; 5 — ступица; 6 — заготовка лопасти; 7 — контршаблон; 8 — шаговый угольник; 9 — осевая линия лопасти; 10 — контрольная риска.

Ротор водомета — правого вращения. Это значит, что правая кромка лопасти должна быть выше левой, если смотреть на лопасть с ее внешнего конца. Заранее выточенная ступица ротора устанавливается на плиту задним торцом вниз и центруется при помощи короткого валика.

Винтовая поверхность нагнетающей стороны лопасти может быть получена из плоской заготовки только при гибке с равномерной вытяжкой металла. Лопасть изгибают, зажимая корневое сечение заготовки в тисках и нанося по ней удары молотком. С обратной стороны лопасть нужно поддерживать легкой кувалдой. При этом лопасть должна гнуться между поддержкой и местом нанесения удара, а не в корне. Поверхность лопасти контролируют, прикладывая заготовку к шаговой горке; зазор между лопастью и кромкой угольника не должен превышать 0,3 мм. Окончательную доводку осуществляют драчевой пилой.

Выпуклую (засасывающую) сторону обрабатывают, пользуясь контршаблонами для данных радиусов. Поперечные сечения лопастей — сегментного профиля, т. е. представляют собой часть круга, ограниченную хордой, совпадающей с нагнетающей стороной. Имея три заданные точки профиля — толщину и ширину сечения, несложно найти величину радиуса для построения спинки профиля. Затем лопасть прихватывают электросваркой к ступице, рихтуют и окончательно приваривают короткими участками попеременно с обеих сторон лопасти.

После сварки всех лопастей проверяют плотность их прилегания к шаговым угольникам, при необходимости подгибают, обрезают ротор по диаметру, обрабатывают сварные швы и растачивают отверстие в ступице под гребной вал (рис. 40).

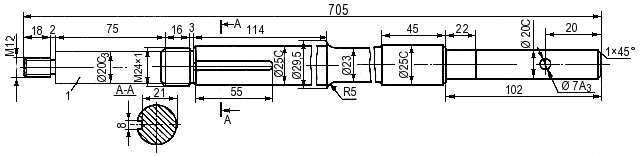

Рис. 40. Гребной вал.

Готовый ротор нужно подвергнуть статической балансировке на станке с параллельными и горизонтальными ножами. Отбалансированный ротор не должен самопроизвольно поворачиваться на ножах. Металл со стороны более тяжелой лопасти, которая оказывается внизу, снимается с внутренней стороны ступицы. Разумеется, лопасти и наружную поверхность ступицы необходимо полировать.
