Установка реданов на мотолодку Прогресс

В качестве заготовок для реданов на мотолодку Прогресс можно использовать дюралевые уголки и полосы. Носовая и кормовая части реданов защищены алюминиевыми наконечниками. Уголки 1 и 2 (рис. 91) склепываются «впотай» и после правки заготовок к ним приклепывается полоса 3.

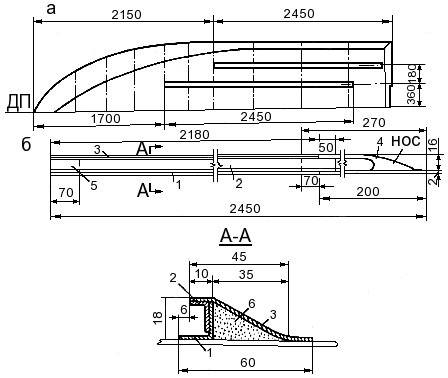

Рис. 91. Схема установки реданов
а - расположение реданов на днище; б - конструкция редана.
1 - уголок 2×16×16, L = 2230; 2 - уголок 1,5×12×12, L = 2230; 3 - полоса 1,5×60, L = 2180; 4 - носовой наконечник; 5 - кормовой наконечник; 6 - наполнитель (пенопласт).

Рабочую часть реданов лучше профрезеровать и зачистить вручную. Реданы устанавливаются параллельно килю на заклепках Ø4 с шагом 80 мм. Носовая часть реданов начинается от шп. №2, совпадающего со стыком листов обшивки. После установки реданы по всей длине шпаклюются для заглаживания мест стыковки с днищем.

Реданы такой конструкции существенно увеличивают скорость (~ 15 %) и устойчивость мотолодки на курсе.
