Порядок монтажа штурвала рулевого управления ПЛМ на мотолодке Казанка 5м4

Лодка КАЗАНКА 5М4 снята с производства!!!

Взамен выпускается лодка КАЗАНКА 5М7.

Если Вас заинтересовала данная лодка, Вы можете заказать у нас лодку КАЗАНКА 5М7.

  1. Вставьте в кронштейн 6 ось 8 штурвала 1, предварительно смазав трущиеся поверхности любой густой смазкой.
  2. Наденьте сектор 2 на выступающий конец оси штурвала и закрепите болтом с гайкой и шайбой 5.
  3. При сборе, в случае осевого люфта штурвала, установите дополнительно шайбы 9 (рис.4) в количестве от 1-й до 3-х штук в зависимости от величины люфта (см. рис. 4)

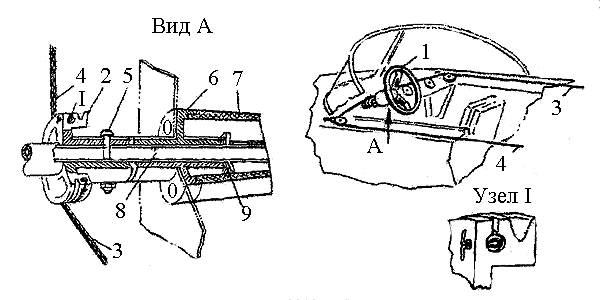

Рис.4 Штурвал рулевого управления
1 - штурвал; 2 - сектор; 3 - штуртрос правый; 4 - штуртрос левый; 5 - болт, шайба, гайка; 6 - кронштейн; 7 - кожух; 8 - ось; 9 - шайба
