Паруса для лодки Казанка

Лодка "Казанка" может быть вооружена двумя парусами — фотом и стакселем, общая площадь которых допустима до 7 м2 (рис. 35, 36). Мачта устанавливается сразу перед переборкой багажника и раскрепляется двумя вантами и штагом. С помощью простейших талрепов, в качестве которых можно использовать прочный шнур, пропущенный несколько раз через стеньги, штаг и ванты надо туго натянуть. Стаксель поднимается отдельным фалом, а его передняя шкаторина пристегивается к штагу свободно скользящими по нему проволочными карабинами. Управляется стаксель двумя шкотами, ввязанными в его задний (шкотовый) угол и проведенными каждый на свой борт через скобы или кольца на комингсе. Фалы грота и стакселя крепятся к уткам на мачте.

Плошади парусов, показанных на рис. 35, подобраны таким образом, что лодка может идти под некоторым углом к ветру даже под одн им фотом, но для этого ее нужно оборудовать рулем и либо шверцами, либо плавником. Возможен вариант со съемным килем для относительно глубокой воды (рис. 35). Грот можно пошить с прямыми шкаторинами, однако выпуклости (серпы), показанные на рис. 36, обеспечат более правильную форму и большую тягу паруса. Задняя шкаторина в этом случае поддерживается латами.

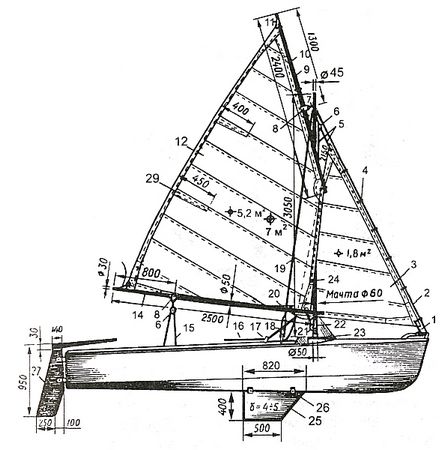

Рис. 35. Парусное вооружение «Казанки».
1 - галс стакселя; 2 - штаг; 3 - стаксель; 4 - раксы; 5 - стаксель; 6 - блок стаксель-фала; 7 - грота-фал; 8 - скоба; 9 - реек; 10 - шнуровка грота к рейку; 11 - шнуровка для натягивания паруса вдоль рейка; 12 - грот, 13 - грота-шкот; 14 - гик; 15 - гика-шкот; 16 - стаксель-шкот; 17 - скоба стаксель-шкота; 18 - талреп вант - растяжек мачты; 19 - ванта; 20 - галс; 21 - рым галса; 22 - утка; 23 - степс мачты; 24 - мачта; 25 - съемный киль; 26 - угольник для закрепления съемного киля; 27 - перо руля, фанера д = 10 мм; 28 - румпель; 29 - лота.

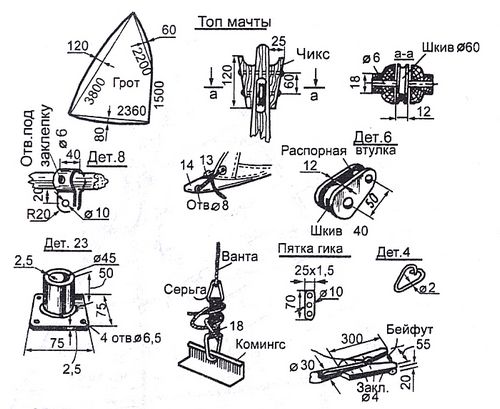

Рис. 36. Деталировка к рис. 35.
