Пеленгаторы

Техническое описание пеленгаторов

Для взятия пеленгов и курсовых углов на наблюдаемые предметы (маяки) и светила компас снабжается специальным прибором, который называется пеленгатором. Наиболее часто используются обыкновенные пеленгаторы и пеленгатор Каврайского. Шлюпочные компасы пеленгаторов не имеют.

Обыкновенный пеленгатор (рис. 178) изготовлен из латуни и состоит из сплошного кольца, глазной и предметной мишеней.

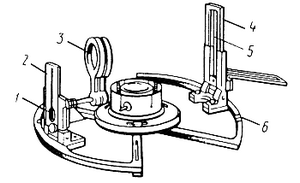

Рис. 178. Обыкновенный пеленгатор. 1 - стеклянная призма; 2 - глазная мишень; 3 - светофильтры; 4 - предметная мишень; 5 - нить предметной мишени; 6 — кольцо.

Поскольку азимутальный круг котелка у глазной мишени закрывается пеленгатором, то индекс на пеленгаторе, по которому производится отсчет курсовых углов, также как и Оо азимутального круга, для удобства снятия отсчетов смещены влево на 30°. Глазная мишень представляет собой латунную планку с продольной прорезью посередине. Для светлого времени суток мишень имеет накладную шторку с более узкой прорезью. На планку надета стеклянная призма в специальной оправе, которая служит для снятия отсчета взятого пеленга с картушки. Отсчеты картушки, видимые в призму, должны читаться справа налево. К оправе призмы прикреплены два светофильтра.

Пеленгатор Каврайского (рис. 179) отличается от обыкновенного пеленгатора тем, что вместо глазной и предметной мишени на нем установлены специальная призма с линзой и коллиматор (специальный визир).

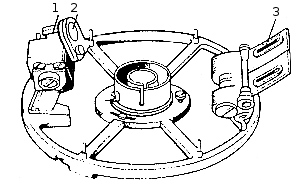

Рис. 179. Пеленгатор Каврайского. 1 - призма; 2 - светофильтр; 3 - экран.

Точность взятия пеленга при рыскании судна не зависит от точности нааводки визирной плоскости пеленгатора на пеленгуемый объект. Это происходит потому, что грани призмы отражают шкалу картушки таким образом, что ее изображение становится вертикальным. Благодаря этому пеленгуемый объект касается изображения шкалы картушки и отсчет пеленга берется по точке касания.

Пеленгатор катерного компаса (рис. 180) относится к типу обыкновенных и его применение при пеленговании заключается во взятии через трехгранную увеличительную призму отсчетов пеленга по картушке компаса.

Рис. 180. Пеленгатор катерный. 1 - латунное кольцо; 2 - предметная мишень; 3 - глазная мишень; 4 - призма.

Судоводители маломерных судов, не оборудованных катерными компасами, могут использовать ручные компасы-пеленгаторы. В настоящее время имеется целый ряд таких компасов. Компасы традиционных видов имеют рукоятку. На котелке установлена призма для считывания показаний компаса. Когда прорезь на призме совпадает с направлением на маяк (предмет), через призму считывают показания пеленга. При взятии пеленга компас этого типа следует держать на вытянутой руке. Современные ручные компасы-пеленгаторы можно держать непосредственно у глаза. Последнее достижение - это полностью автоматизированный ручной компас-пеленгатор c электронным утройством, которое ориентируется по магнитному полю и моментально выдает цифровой результат на индикаторе.
