Конструкция откидных крыльев для лодки "Казанка" (вариант 2)

В этом варианте конструкции подводных крыльев моторной лодки "Казанка" (разработка Э. Медведева) стойка носового крыла состоит из двух частей, подвижно соединенных между собой осью Б (рис. 54) (нумерация на рисунках сквозная).

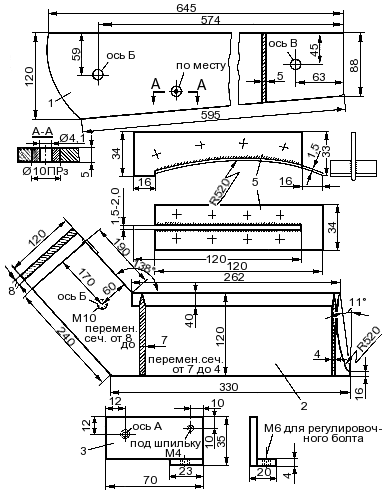

Рис. 54. Детали крепления носового крыла.
1, 2 - верхняя и нижняя части стоек; 3 - замок; 5 - угольник для крепления крыла к стойкам.

Устройство откидных подводных крыльев для "Казанки"

Подвижность системы стоек подводных крыльев позволяет удобно разместить поднятое из воды откидное крыло в носовой части лодки, а в случае задевания о мель или топляк во время хода "Казанки" обеспечивает откидывание крыла. Подробнее...

Изготовление и монтаж откидных крыльев на лодку "Казанка"

Откидные подводные крылья для лодки "Казанка" выполняются из листового дюраля Д16АТ или Д1AT толщиной 8 мм и имеют сегментный профиль. Вначале заготовку по всей длине нужно обработать на фрезерном станке. Подробнее...
