Самодельная складная лодка Матрёшка

«Лодка-матрешка» из фанеры конструкции Л. Африна состоит из частей, которые при перевозке складываются одна в другую, как кукла-матрешка (рис. 14). Такая лодка легка и удобна в транспортировке, ее можно перевозить в автобусе или в поезде. Она очень проста в изготовлении и весит всего 12-17 кг. Грузоподъемность 100-110 кг.

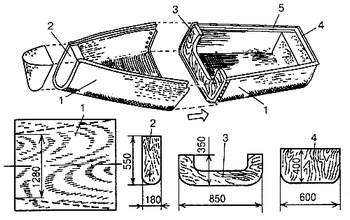

Рис. 14. Конструкция лодки из двух секций: 1 - обшивка; 2,3,4 - детали лодки; 5 - рейка

Для изготовления лодки понадобятся:

  • два листа 4-миллиметровой фанеры размером 1525 х1525 мм
  • широкая сосновая доска толщиной 1,5-2 см
  • тонкие рейки
  • полоски жести шириной 2-2,5 см (можно вырезать из консервных банок)
  • олифа
  • масляная краска
  • 50-миллиметровые гвозди.

Сначала из фанеры вырезают две заготовки обшивки 1 и заготовки из досок 2, 3 и 4, предварительно обив их с двух сторон обрезками фанеры. Вырезанные заготовки и листы фанеры в местах соединения обмазывают густой масляной краской, клеем «Феникс», «Уникум» или эпоксидным клеем.

Затем фанерную обшивку 1 прибивают к деталям 2, 3 и 4. Чтобы на краях фанеры не образовывались сколы, предварительно просверливают вдоль краев обшивки отверстия сверлом  Ø2 мм. Собранные носовая и кормовая части лодки соединяются так, чтобы носовая часть находила на кормовую на 3-4 см. Все места соединений обивают полосками жести, а перед обивкой промазывают поверхность густой масляной краской. После этого прибивают рейку-киль снизу лодки и рейки по бортам.

Готовую лодку обрабатывают изнутри и снаружи горячей олифой, а после просушки покрывают судно двумя слоями масляной краски с двух сторон, тщательно заделывая все щели и пазы. Носовую часть лодки изготавливают из плотного строительного пенопласта, листы которого склеивают эпоксидным клеем или масляной краской на натуральной олифе. После этого обтягивают нос лодки двумя-тремя слоями марли, пропитав их эпоксидным клеем или масляной краской на натуральной олифе. Готовый нос прикрепляют к носовой доске двумя болтами-шпильками. Из пенопласта делается и кормовая часть.

Весла лодки двойные, как у байдарки. Общая длина весла 220-240 см. Можно использовать готовые разборные металлические или деревянные байдарочные весла, которые имеются в продаже.
