Стыковка кильсона

Стыковка кильсона (рис. 45). Чтобы усилить прилегающие стыки кильсонов 19 и 20 (нумерация по рис. 38), в них киянкой загоняют отрезки труб диаметром 3 мм и длиной 40 мм. Отрезки фиксируют в кильсоне накерниванием, затем в стык кильсона 19 вгоняют наполовину трубу диаметром 21 мм и длиной 70 мм, а внутренний конец трубы кильсона 20 обрабатывают так, чтобы вставка свободно входила в эту трубу. Все трубы кильсонного набора стыкуют с промасленной бумагой и прокатывают до 21 мм в узкой части, а штевни 21, 22 - до 19 мм. Вставку усиления в кильсоне 20 фиксируют дюралевой заклепкой. Выступающую вставку в кильсоне 19 срезают на угол. Кильсонные трубы соединяют и засверливают отверстия диаметром 4 мм, стык фиксируют болтом М4.

По продольному чертежу выгибают кильсонный набор и мидельвейсы. На штевнях под шпангоуты 2 и 6 устанавливают уголковые кницы (рис. 46, а) из дюралевого уголка толщиной 1,5 мм, края которых являются упорами для кильсона.

Рис. 45. Стыковка кильсона

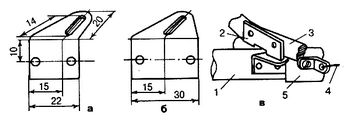

Рис. 46. Кницы: а - уголковая; б - штевневая; в - кильсонная
1 - штевень; 2 - лапчатая кница; 3 - шпангоут; 4 - силовой тросик; 5 - кильсон
