Схемы сборки тента для мотолодки Днепр

Описание изготовления тента для мотолодки Днепр

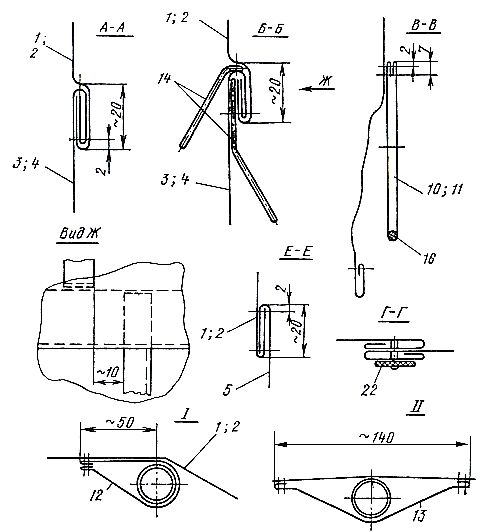

Рис. 58. Узлы и сечения.

Рис. 59. Вид с кормы на фартук (повернуть)

Рис. 60. Карман фартука - дет. 7 (заготовка 450x900).
А - А — повернуто.

Рис.61. Верх тента - дет. 1 и 2

Рис. 62. Раскрой участков верха тента, обозначенных цифрами I и II.

Рис. 63. Узлы и сечения
Дополнительно обозначены на уз.V: А - свободная кромка верха тента; Б - свободная кромка кормовой полосы, В - марка.
Дополнительно обозначены на уз.IV: В - марка; Г - стержень пуговицы кронштейна стекла.

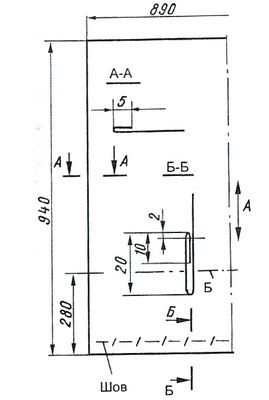

Рис. 64. Фартук - дет.5 (заготовка 900x970).
Дополнительно обозначены: А - направление основы ткани; Б - линия пришива кармана 7.
