Центр величины сил действующих на яхту

Определение центра величины (ЦВ)

Центр величины (ЦВ) — точка приложения равнодействующей архимедовых сил, действующих на подводную часть яхты и поддерживающих ее на плаву.

Определение ЦВ выполняется по схеме, представленной на рис. 12.6, где Si — площади подводных частей шпангоутов; d — шпация; di — плечи моментов элементарных объемов подводной части корпуса яхты; Vi — объемы между соседними шпангоутами (только подводная часть); ∆ — смещение ЦВ от

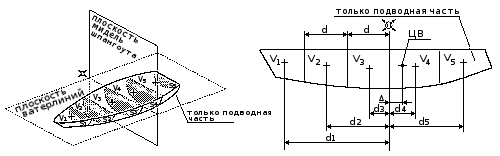

Рис. 12.6. Определение ЦВ


Значения d, di, Si, Vi получают из теоретического чертежа:



Неизвестное — ∆ находят путем решения уравнения:

(∆ + d1) × V1 + (∆ + d2) × V2 + (∆ + d3) × V3 = (d4 — ∆) × V4 + (d5 — ∆) × V5.

ЦВ вычисляется для нормального положения яхты при осадке на расчетную ватерлинию.

ЦВ располагается примерно на 1/3 максимальной глубины трюма от расчетной ватерлинии вблизи от наиболее широкой части корпуса яхты.

При крене ЦВ смещается в сторону низкого борта. Максимальное смещение ЦВ будет при Θ = 90° (Θ — угол крена).
